Από Αντιδραστικό σε Προβλεπτικό: Ενδυνάμωση του AQUADVANCED® με Δεδομένα DMA Υψηλής Συχνότητας
Οι δημόσιες υπηρεσίες παγκοσμίως αγωνίζονται με την διπλή πίεση της γηρασμένης υποδομής και της εντολής να μειώσουν σημαντικά το Υδάτινο Διαφυγόν Έσοδο (NRW). Η αποτελεσματική διαχείριση του NRW απαιτεί την προληπτική διαχείριση των Περιφερειακών Μετρηθέντων Περιοχών (DMAs), προχωρώντας από την αντιδραστική αντίδραση σε προγνωστική, δεδομένα-οδηγούμενη λειτουργία. Η πλατφόρμα AQUADVANCED® Water Networks (AAWN) της SUEZ έχει σχεδιαστεί για να διευκολύνει αυτή τη μετατόπιση, συγκεντρώνοντας δεδομένα σε πίνακες ελέγχου έτοιμους για τον χειριστή και γεωγραφικά στοιχεία για ανώτερη διαχείριση περιστατικών. Η επιτυχία του AAWN — περιλαμβάνοντας άμεσους συναγερμούς, ανάλυση μεταβαλλόμενης πίεσης και ψηφιακή καλιμπρίλωση δίδυμων — εξαρτάται καταρχήν από την ποιότητα και τη συχνότητα των εισερχόμενων δεδομένων.
Ο Περιορισμός Ικανότητας και Δεδομένα
Φραγμός Καθυστέρησης
Η πλειονότητα των κρίσιμων σημείων παρακολούθησης DMA βρίσκεται σε υπόγεια θαλάμους ή απομακρυσμένες τοποθεσίες όπου η κύρια τροφοδοσία δεν είναι διαθέσιμη.
Οι παραδοσιακές λύσεις παρακολούθησης βασίζονται σε μπαταρίες, οι οποίες εισάγουν έναν σοβαρό συμβιβασμό: συχνότητα δεδομένων σε σχέση με τη διάρκεια ζωής της μπαταρίας. Για να εξασφαλιστεί επιβίωση για μήνες, αυτά τα καταγραφικά πρέπει να περιορίζουν τους ρυθμούς μέτρησης και μετάδοσης (π.χ., καταγραφή κάθε 15 λεπτά με καθημερινές μεταφορές). Αυτά τα δεδομένα χαμηλής συχνότητας και υψηλής καθυστέρησης δημιουργούν κρίσιμα τυφλά σημεία, επιβραδύνοντας την ανίχνευση σημαντικών εκρήξεων και αποτυγχάνοντας να καταγράψουν γρήγορες μεταβολές πίεσης, ακριβώς όταν το δίκτυο χρειάζεται συνέχεια.
Φωνή των Επιχειρήσεων (SUEZ):
“Αντιμετωπίζουμε επαναλαμβανόμενα προβλήματα: απώλειες μετάδοσης, περιορισμένη διάρκεια ζωής της μπαταρίας και κενά στην αλληλουχία δεδομένων. Για να διατηρηθεί η μπαταρία, οι συσκευές συνήθως καταγράφουν κάθε 15 λεπτά και στέλνουν δεδομένα καθημερινά, γεγονός που επιβραδύνει σημαντικά τους χρόνους αντίδρασής μας. Τα δεδομένα σε πραγματικό χρόνο θα μας επέτρεπαν ταχύτερες αντιδράσεις σε σημαντικά περιστατικά, θα αποκάλυπταν τις μεταβολές πίεσης και θα τροφοδοτούσαν βέλτιστα τα ψηφιακά μας δίδυμα.”

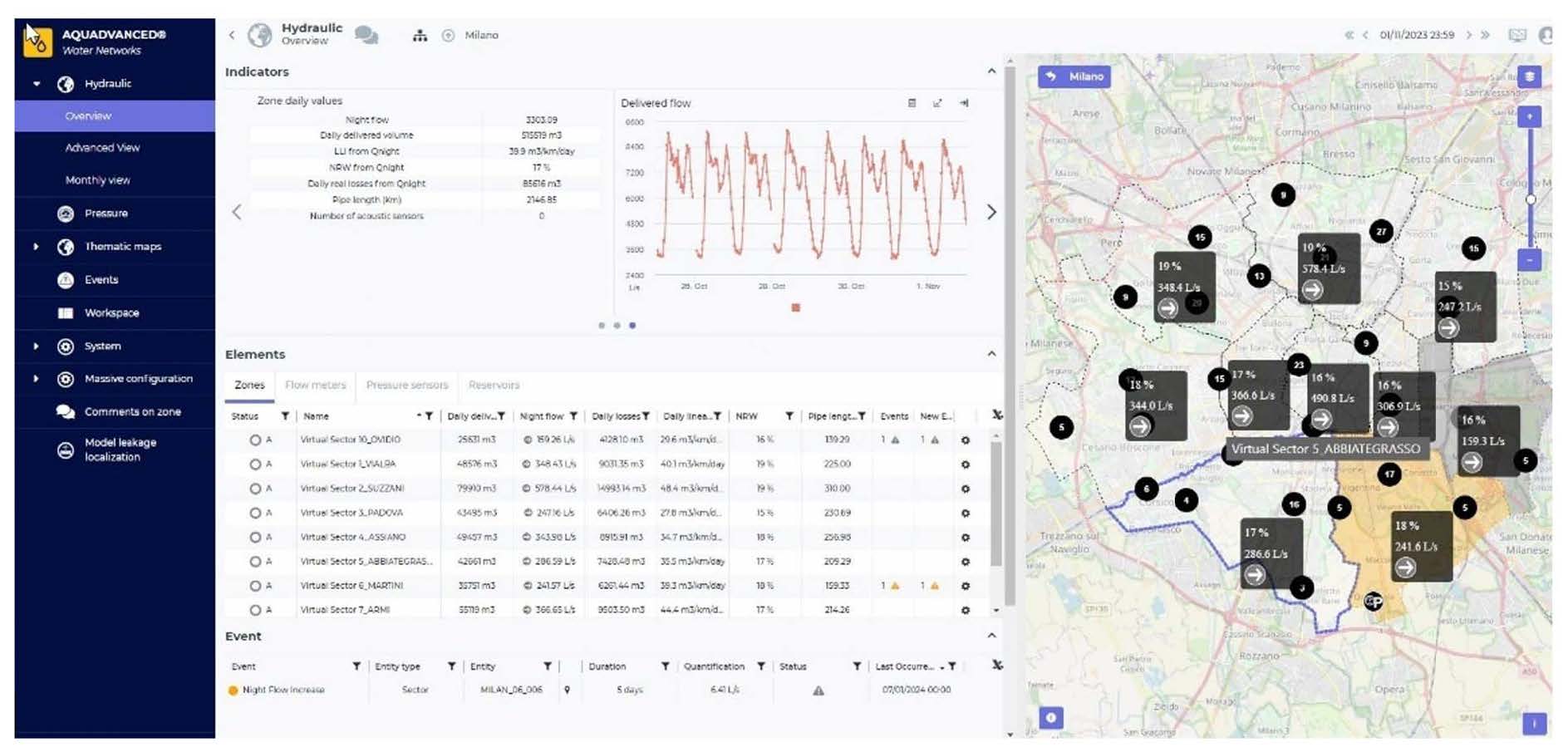

Εικόνα 1: Το παράδειγμα AQUADVANCED της SUEZ στην Μητροπολιτική Μιλάνο - Ψηφιοποίηση του δικτύου ύδρευσης ενός δημόσιου φορέα για την ελαχιστοποίηση των κινδύνων και τη μείωση των παρεμβάσεων που σχετίζονται με τις διαρροές.
Τεχνολογικό πλεονέκτημα PYDRO PT1
Το PYDRO PT1 είναι μια αυτόνομη, πολλαπλής αίσθησης μονάδα σχεδιασμένη να επιλύει μόνιμα τον περιορισμό ισχύος σε απομακρυσμένα δίκτυα ύδατος, επιτρέποντας στις παροχές ύδατος να μεταβούν σε μια φιλοσοφία παρακολούθησης "πάντα ενεργή".

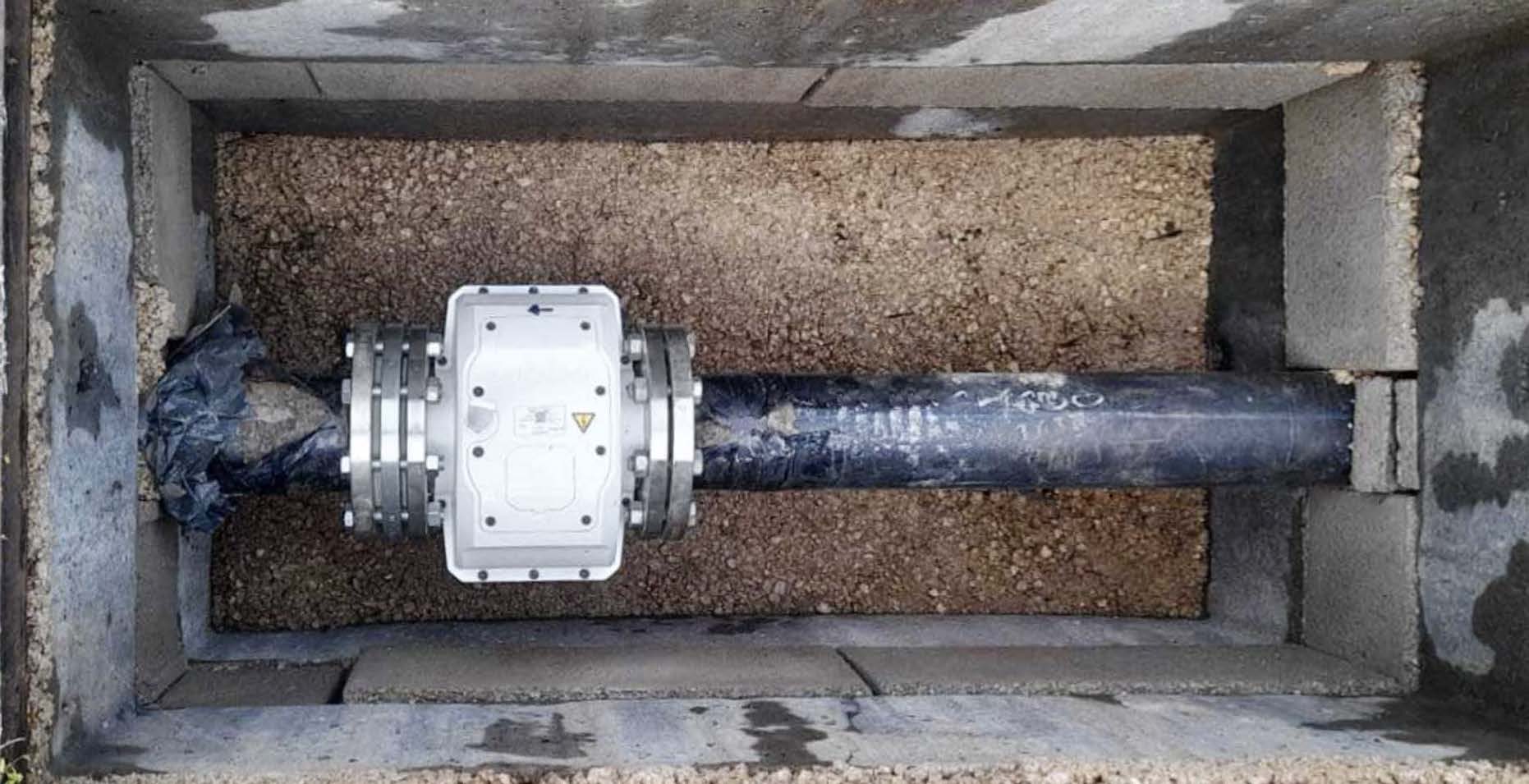

Εικόνα 2: PYDROs PT1 εγκατεστημένο σε μια Κάμερα
• Αρχή Αυτοτροφοδοσίας: Το PT1 ενσωματώνει μια μικρή εσωτερική τουρμπίνα που αξιοποιεί αποδοτικά την κινητική ενέργεια απευθείας από τη ροή που μετρά. Αυτό εξαλείφει κάθε εξάρτηση από εξωτερικές πηγές ενέργειας (δημόσια ρεύματα, ηλιακή ενέργεια ή τακτικές αντικαταστάσεις μπαταρίας).
• Συνεχής Απόκτηση Δεδομένων: Η συλλεγόμενη ενέργεια τροφοδοτεί συνεχώς τη μονάδα ανίχνευσης και το μοντέλο επικοινωνίας, επιτρέποντας αξιόπιστη ροή δεδομένων σε επίπεδο λεπτού (ή υπο-λεπτού). Η συσκευή διατηρεί ένα ανθεκτικό εσωτερικό ενεργειακό buffer για να εξασφαλίσει συνεχή λειτουργία, ακόμη και κατά τις περιόδους πολύ χαμηλής ή μηδενικής ροής.
Επιχειρησιακή Ανάπτυξη και Επικοινωνίες
Λειτουργική Απλότητα («Τοποθετήστε & Ξεχάστε»): Ο PT1 είναι τοποθετημένος απευθείας στο σωλήνα (DN100), αποφεύγοντας την ανάγκη για σύνθετες πολιτικές εργασίες, καλωδιώσεις, ντουλάπια ή ηλιακούς συλλέκτες. Τυπική εγκατάσταση και θέση σε λειτουργία μπορεί να ολοκληρωθεί από μια μόνο ομάδα σε λιγότερο από μία ώρα.
Ο PT1 ενσωματώνεται απευθείας στο DN100 σωληνώσεις, εξαλείφοντας την ανάγκη για εξωτερικά καλώδια τροφοδοσίας, ηλιακά, ή ντουλάπια μπαταριών.
Ασφαλής & Έξυπνη Επικοινωνία: Τα δεδομένα μεταδίδονται με ασφάλεια μέσω κυτταρικής σύνδεσης (LTE-M/NB-IoT) απευθείας στο σύννεφο και ενσωματώνονται στις απόψεις SCADA/AAWN. Σημαντικά, η αυτοτροφοδοτούμενη φύση του επιτρέπει μακρινή διαμόρφωση, παρακολούθηση υγείας και ενημερώσεις υλικολογισμικού Over-The-Air (OTA), μειώνοντας δραστικά το λειτουργικό κόστος που σχετίζεται με τη χειροκίνητη συντήρηση και τις επισκέψεις στον τόπο («ανατροπή φορτηγού»).

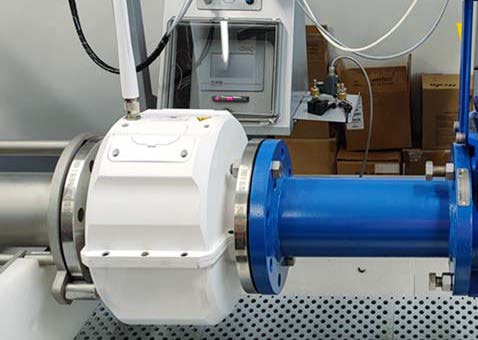

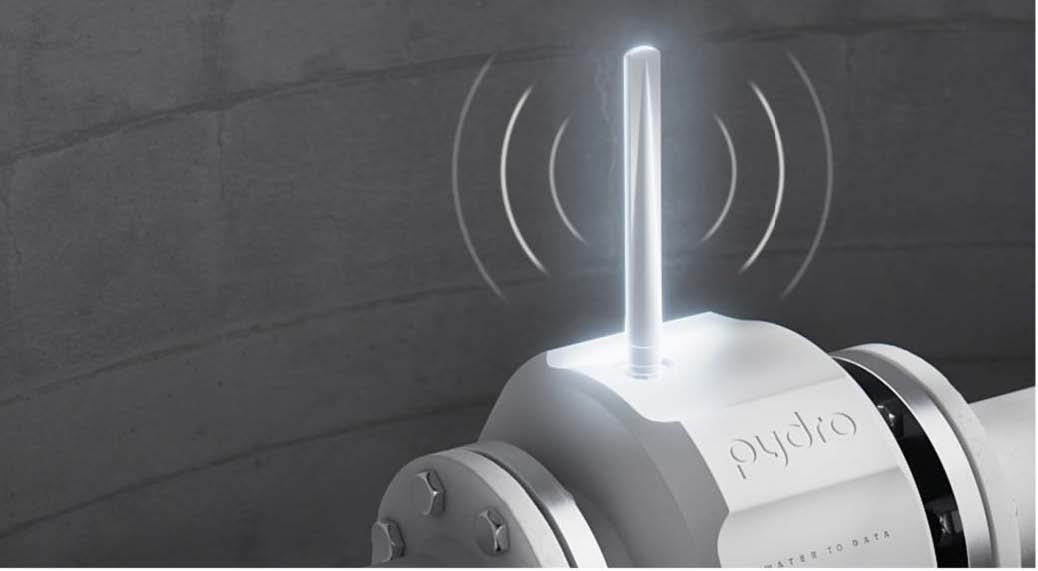

Εικόνα 3: PYDROs PT1 με προσαρτημένη κεραία

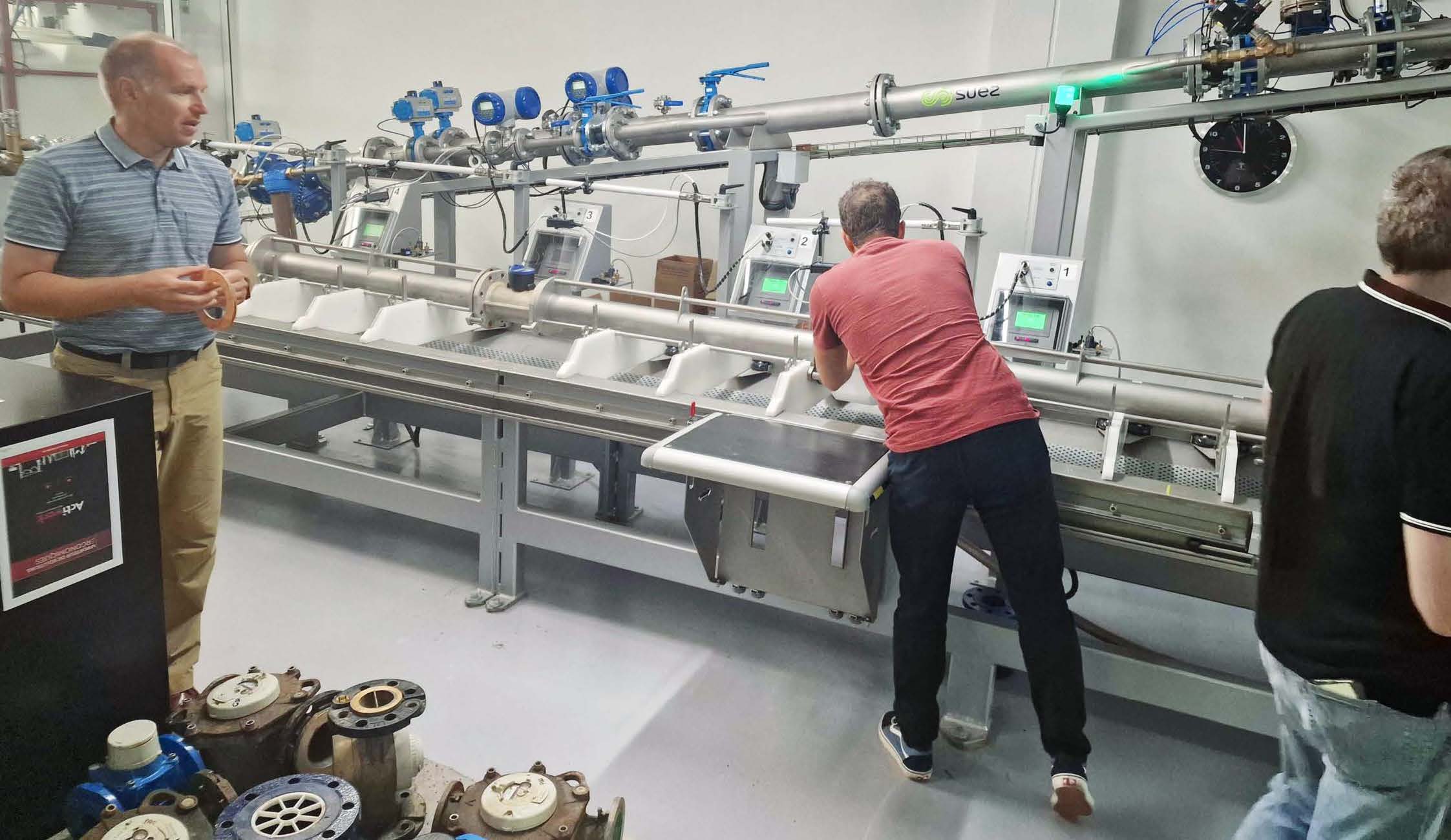

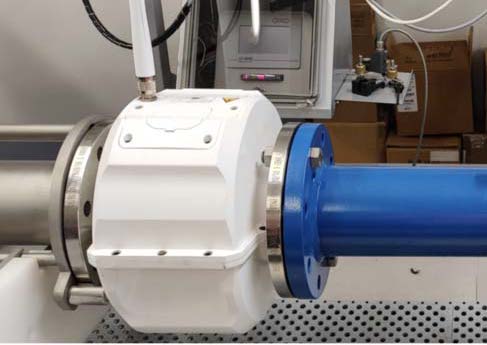

Εικόνα 4: PYDRO παραδίδει το PT1 στη SUEZ για τη Φάση 1 Δοκιμή Εργαστηρίου
Από την Επικύρωση στο Εργαστήριο έως την Ακρίβεια στον Τομέα
Η SUEZ και η PYDRO εκτέλεσαν μια αυστηρή, διφασική διαδικασία αξιολόγησης σε συνεργασία με τα τεχνικά κέντρα της SUEZ (ΛΥΩΝ/CTCM) για να επικυρώσουν την απόδοση και την επιχειρησιακή καταλληλότητα του PT1.
Φάση 1: Εργαστηριακή Μετρητική (Δοκιμαστική Στάση CIRSEE)

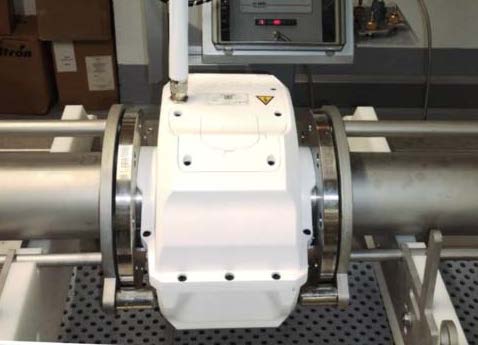

Το PT1 υποβλήθηκε σε επαληθεύσιμες μετρολογικές δοκιμές σε σωλήνες DN100 χρησιμοποιώντας τη μέθοδο αυτόματης εκκίνησης/στάθμευσης.
Αποτέλεσμα Μετρολογίας: Σε διάφορες ροές (750 έως 50.000 λίτρα/ώρα), η PT1 πέτυχε μέγιστο όγκο σφάλματος από -2,44% έως +2,20% σε σύγκριση με το αναφοράς μετρητή. Αυτό επιβεβαιώνει την μετρολογική επάρκεια της συσκευής, επικυρώνοντας τη χρήση της ως ένα εξαιρετικά ακριβές συμπλήρωμα στην υπάρχουσα υποδομή ροής.

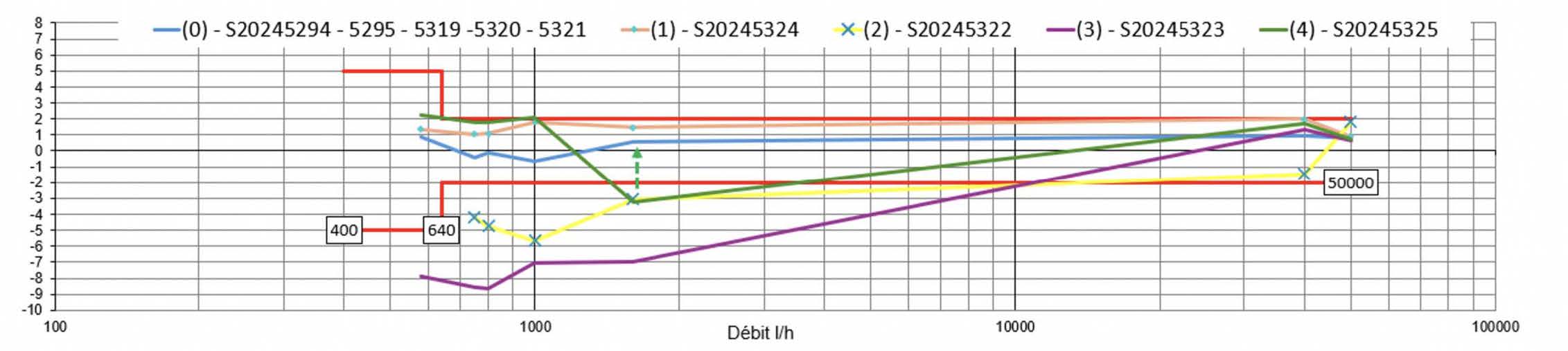

Εικόνα 5: Μετρολογικά Αποτελέσματα
(0) Αρχική καμπύλη χωρίς σταθεροποιητή
(1) Αρχική καμπύλη με σταθεροποιητή
(2) Καμπύλη με μια βαλβίδα ανοιχτή στο 100% ανάντη
(3) Καμπύλη με μια βαλβίδα ανοιχτή μόνο στο 30% ανάντη
(4) Καμπύλη με σταθεροποιητή και η βαλβίδα ανοιχτή στο 30% μόνο ανωδικά
Σχεδίαση Έργου
Πελάτης:
Σουέζ
Τοποθεσία:
CTCM, Λυών, Γαλλία
Ώρα Έναρξης:
4 Σεπτεμβρίου 2024
Πελάτης:
Σουέζ
Διάρκεια:
4 μήνες
Τύπος:
Απλήρωτο πιλοτικό έργο
Μαθήματα: Σε αυτή τη σειρά εργαστηριακών δοκιμών, αξιολογήθηκε η ακρίβεια του PT1 και καταλήξαμε ότι τόσο υπό κανονικές όσο και υπό ανάπηρες συνθήκες, η συσκευή διατηρεί ένα πολύ καλό επίπεδο ακρίβειας. Ο πελάτης ήταν ικανοποιημένος με τα αποτελέσματα που λήφθηκαν.

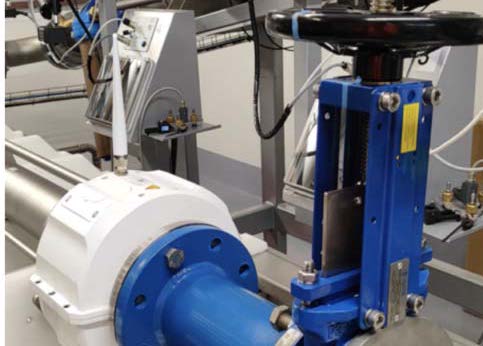

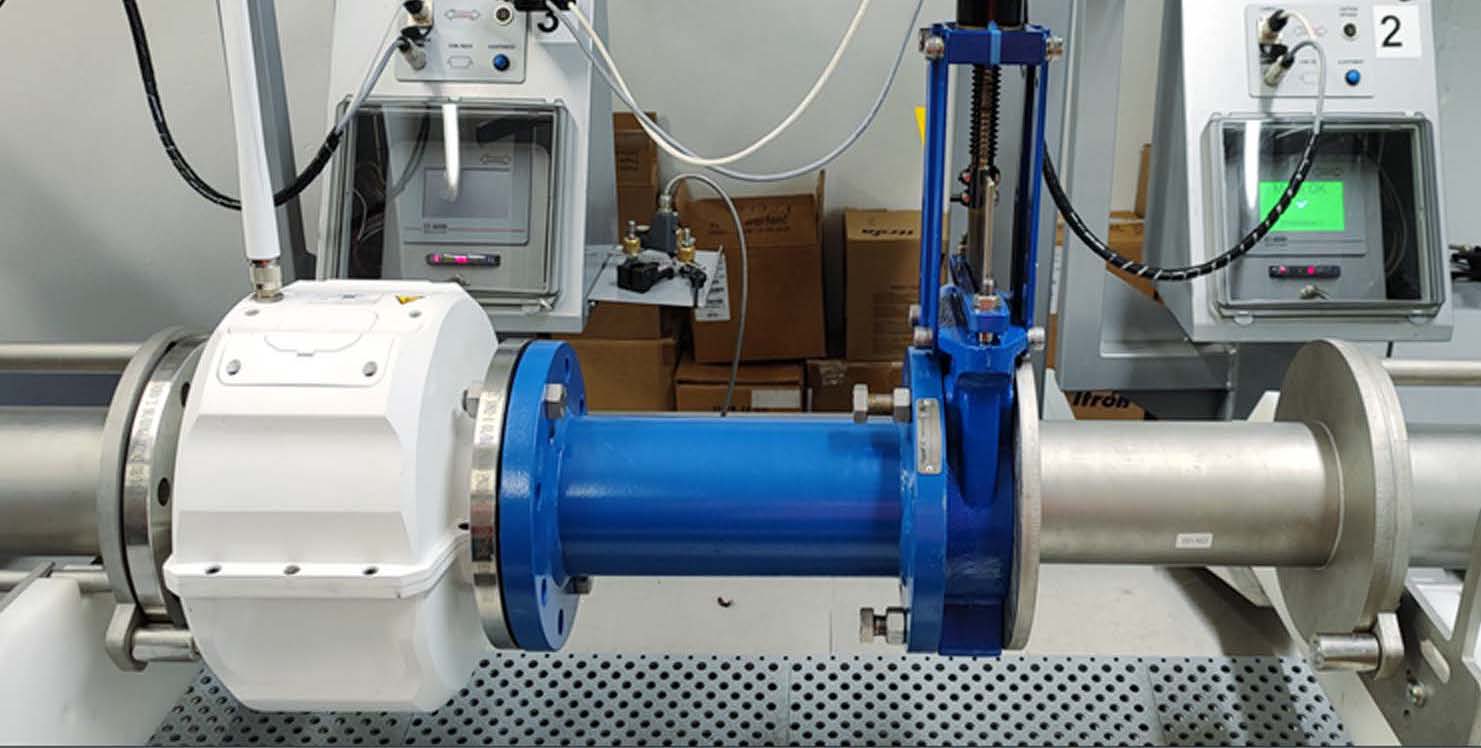

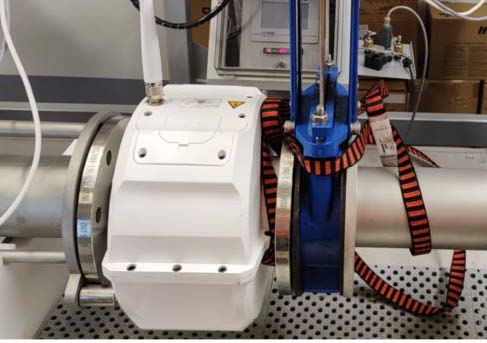

Εικόνα 6: Εγκατάσταση εργαστηρίου με μια βαλβίδα πεταλούδας τοποθετημένη ανάντη του PT1. Αντίξοες συνθήκες.
Εικόνα 7: Σχήμα 7: Μόνο στην περίπτωση μιας βαλβίδας ανοιχτής κατά 30% ανάντη, τα αποτελέσματα είναι σημαντικά πέρα από τα όρια του OIML R49. Αν χρησιμοποιηθεί σταθεροποιητής, αυτό το ζήτημα μπορεί να βελτιωθεί.
Φάση 2: Δοκιμή Πεδίου
Η κύρια δοκιμή ήταν η ικανότητα του PT1 να λειτουργεί συνεχώς σε ένα πραγματικό περιβάλλον για 12 εβδομάδες, με την απόδοση να συγκρίνεται με ένα αναφοράς ροόμετρο.
Εικόνα 8: PYDRO CTO και SUEZ Projektmanager σε έναν χώρο εγκατάστασης

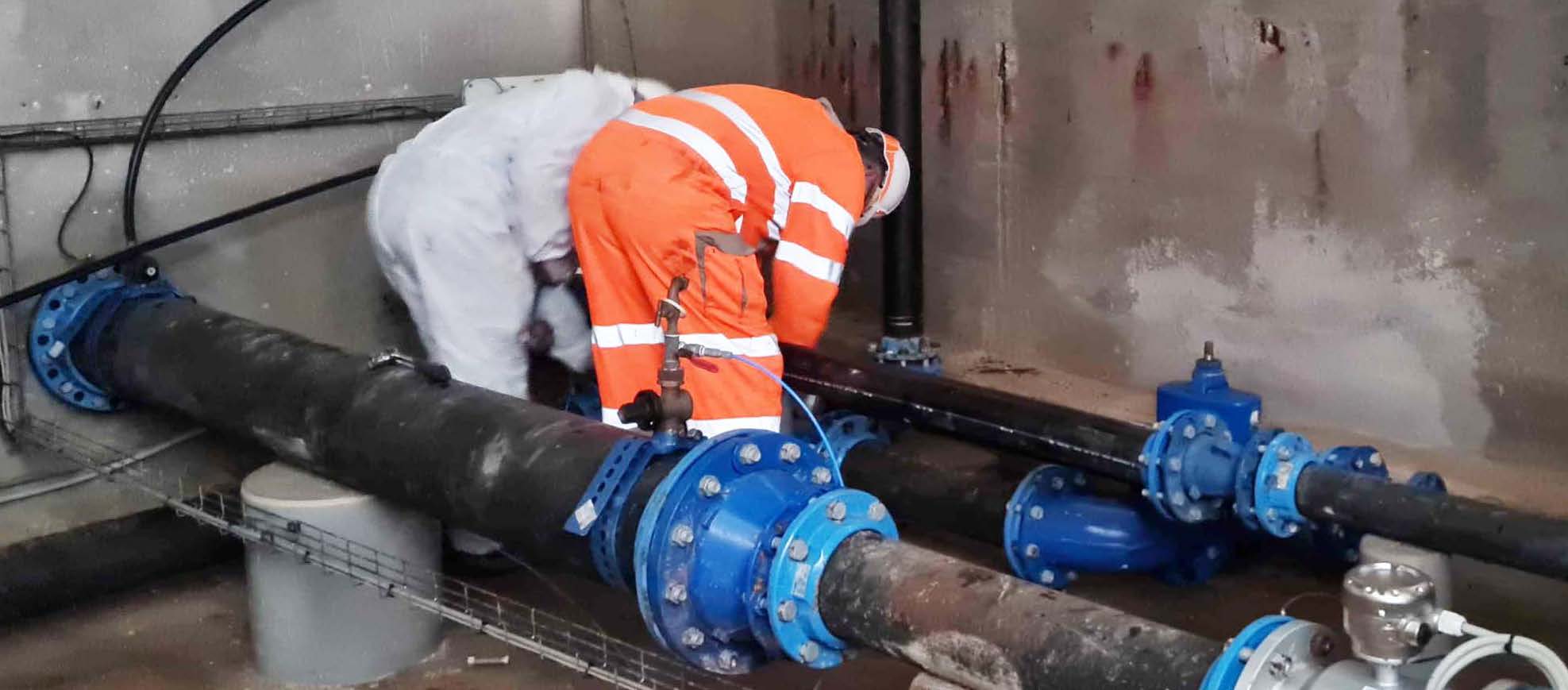

Εικόνα 9: Η ομάδα SUEZ εγκαθιστά το PT1

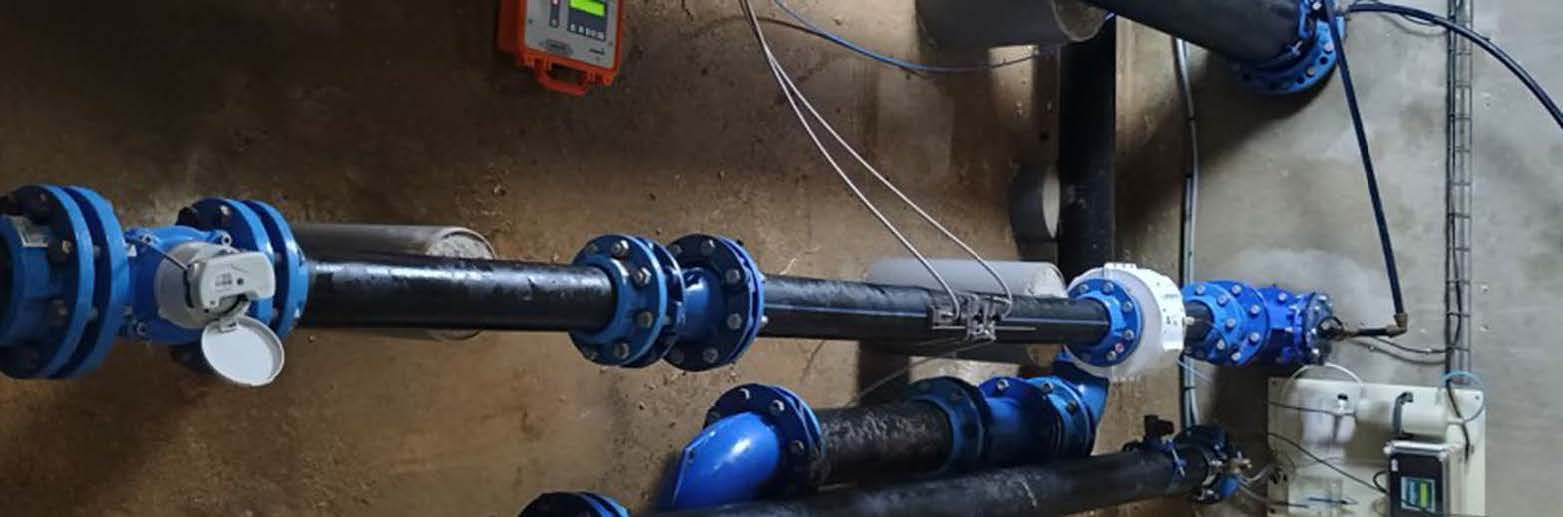

Εικόνα 10: PT1 Παράλληλα με το Κανονικό Ροόμετρο
Συνεχίστηκε Δεδομένων και Υψηλής Ανάλυσης Απόδοση
Η δοκιμή επιβεβαίωσε ότι ο PT1 ξεχωρίζει στην απόκτηση δεδομένων όπου οι παραδοσιακές λύσεις μπαταρίας αποτυγχάνουν:
• Ρεύμα Δεδομένων Υψηλής Ανάλυσης: Κατά τη διάρκεια της τριών μηνών περιόδου, το σύστημα διατήρησε επιτυχώς 98% uptime για συνέχεια δεδομένων σε επίπεδο λεπτού (24/7). Αυτή η συνεχής, υψηλής συχνότητας μετάδοση δεδομένων είναι μια δυνατότητα που απελευθερώθηκε θεμελιωδώς από τον μηχανισμό αυτό-παροχής ενέργειας.
• Ευθυγράμμιση Ρέους: Τα δεδομένα ροής λεπτό προς λεπτό επέδειξαν εξαιρετική ευθυγράμμιση με την αναφορά ροής, καταγράφοντας τις ημερήσιες κύκλους κατανάλωσης, συμπεριλαμβανομένων των κρίσιμων περιόδων αιχμής και χαμηλής ροής, με υψηλή πιστότητα. (Δείτε το Γράφημα Σύγκρισης Πεδίου)

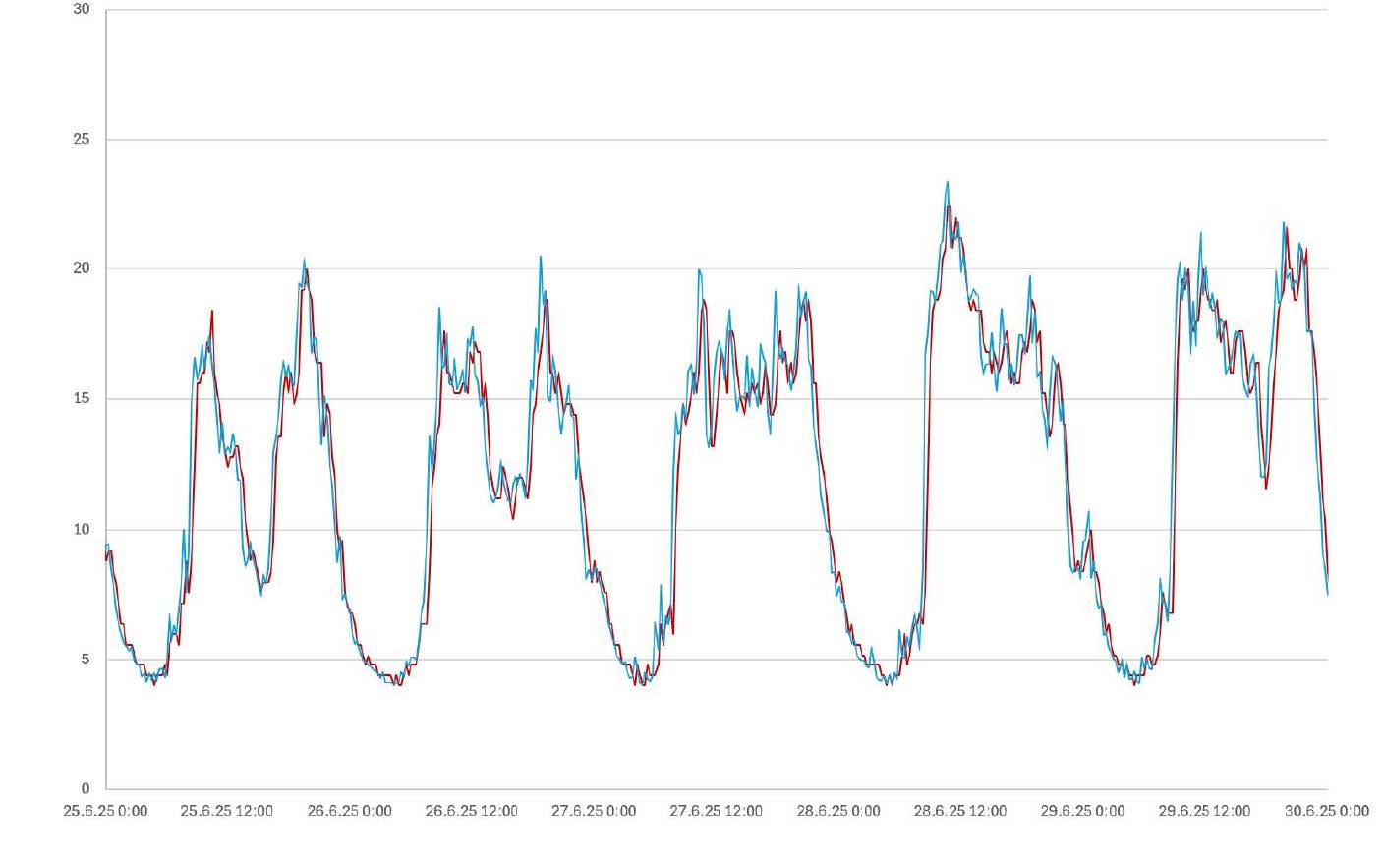

Επικάλυψη των δεδομένων ροής PYDRO (μπλε) σε σχέση με το μετρητή αναφοράς (κόκκινο) κατά τη διάρκεια μιας εβδομάδας, αποδεικνύοντας υψηλή συγχρονία και ακριβή σύλληψη των κύκλων μέγιστης/χαμηλής κατανάλωσης.
Εικόνα 11: Σύγκριση ροής δοκιμής πεδίου
Όγκωση Ακρίβειας και Ανάλυση Σφάλματος
Η PT1 παρουσίασε τόσο υψηλή μακροχρόνια σταθερότητα όσο και μια σαφή κατανόηση των προκλήσεων στη σύγκριση δεδομένων βραχυχρόνιας περιόδου:
• Σταθερότητα Ελέγχου Όγκου: Όταν τα δεδομένα συγκεντρώθηκαν σε εβδομαδιαίο επίπεδο, η PT1 πέτυχε μια ανώτερη Απόλυτη Μέση Σφάλμα μόλις 0.81% σε σύγκριση με τον αναφορά μετρητή. Αυτή η μακροχρόνια ακρίβεια είναι ζωτικής σημασίας για αξιόπιστους ελέγχους ισοζυγίου νερού και επαλήθευση Νησίδων Νερού (NRW).
• Κατανόηση Βραχυχρόνιας Παρέκκλισης: Ενώ η συγκεντρωμένη ακρίβεια είναι σχεδόν τέλεια, τα δεδομένα δείχνουν υψηλότερη άμεση παρέκκλιση σε μικρότερα διαστήματα (π.χ., Απόλυτη Μέση Σφάλμα 9.02% σε διάστημα 15 λεπτών). Αυτό είναι χαρακτηριστικό της σύγκρισης ασύγχρονων, υψηλής συχνότητας συστημάτων. Η συνεχής μέτρηση της PT1 (σε επίπεδο λεπτού) εκθέτει οποιοδήποτε ελαφρύ σφάλμα χρονικής συγχρονισμού ή απόκλισης μεταξύ του χρονικού σήματος της και του διαστήματος καταγραφής του αναφορά μετρητή. Αυτά τα σφάλματα που σχετίζονται με το χρόνο αυτοδιορθώνονται και ακυρώνονται καθώς τα δεδομένα συγκεντρώνονται σε ημερήσιες ή εβδομαδιαίες αθροίσεις, επιβεβαιώνοντας την ανθεκτική και ανώτερη υποκείμενη ικανότητα μέτρησης όγκου της PT1.
Λειτουργική Επίγνωση: Στιγμιαία Καταγραφή Συμβάντων
Τα δεδομένα υψηλής συχνότητας προσέφεραν ένα κρίσιμο επιχειρησιακό πλεονέκτημα: την ικανότητα να καταγράφουν δυναμικά γεγονότα. Μια αξιοσημείωτη περίπτωση περιλάμβανε την ανίχνευση ενός γεγονότος αντίστροφης ροής που διήρκεσε περίπου μία ώρα, μια ανωμαλία που θα είχε χαθεί ή θα είχε επηρεαστεί πολύ από έναν καταγραφέα 15 λεπτών. Αυτή η ικανότητα είναι πρωταρχικής σημασίας για την αναγνώριση και διαχείριση επιβλαβών διαταραχών πίεσης και την επαλήθευση των εισροών του δικτύου.
Από την Επικύρωση στο Εργαστήριο έως την Ακρίβεια στον Τομέα
Ενσωμάτωση με το AQUADVANCED® και Μείωση του Λειτουργικού Κόστους
Η συνεργασία SUEZ/PYDRO επικύρωσε μια τεχνολογία που αντιμετωπίζει άμεσα ένα κεντρικό οικονομικό εμπόδιο για την ψηφιοποίηση: το κόστος και τη λογιστική της ενέργειας.
• Ενσωμάτωση με το AAWN: Ως επόμενο βήμα, η συνεχής ροή δεδομένων από το PT1 θα μπορεί να ενσωματωθεί απρόσκοπτα στην αρχιτεκτονική δεδομένων του AAWN, επιτρέποντας στη SUEZ να αξιοποιήσει πλήρως την ψηφιακή της πλατφόρμα για αναφορές σε πραγματικό χρόνο, προληπτική ειδοποίηση και βαθμονόμηση ψηφιακού διδύμου.
• Μείωση Λειτουργικών Εξόδων (OpEx): Αφαιρώντας την ανάγκη για τακτικές αλλαγές μπαταριών, πολιτικά έργα που σχετίζονται με την ενέργεια και επισκέψεις στον τόπο για ρυθμίσεις ή ελέγχους υγείας, το PT1 μπορεί να επηρεάσει άμεσα το προφίλ OpEx:
Κατηγορία KPI
Μετρικές (Συγκεντρωτικό Αποτέλεσμα)
Αποκτήθηκε Όφελος
Συνεχώς Δεδομένων
98% διαθεσιμότητα για δεδομένα επιπέδου λεπτού
Οι συνεχώς διαθέσιμες, υψηλής συχνότητας δεδομένα εξαλείφουν τα τυφλά σημεία και την καθυστέρηση.
Όγκος Ακρίβεια
Μέσο Σφάλμα Εβδομαδιαίας Απόκλισης: 0,81%
Επιβεβαιωμένη μακροχρόνια σταθερότητα για τον υπολογισμό και τον έλεγχο του NRW.
Λειτουργική Αποτελεσματικότητα
Αντικατάσταση Μπαταρίας: Μηδέν
Η απομακρυσμένη διαχείριση και η αυτοτροφοδοσία εξαλείφουν τις επαναλαμβανόμενες δαπάνες λειτουργίας (ανταλλαγές μπαταριών, διακοπές ρεύματος).
Ορατότητα Εκδηλώσεων
Ανίχνευση Εκδήλωσης: Επιβεβαιωμένο
Η δειγματοληψία υψηλής συχνότητας καταγράφει γεγονότα ροής όπως η αντίστροφη ροή που μετρήθηκε και έχασε από περιορισμένα καταγραφικά.
